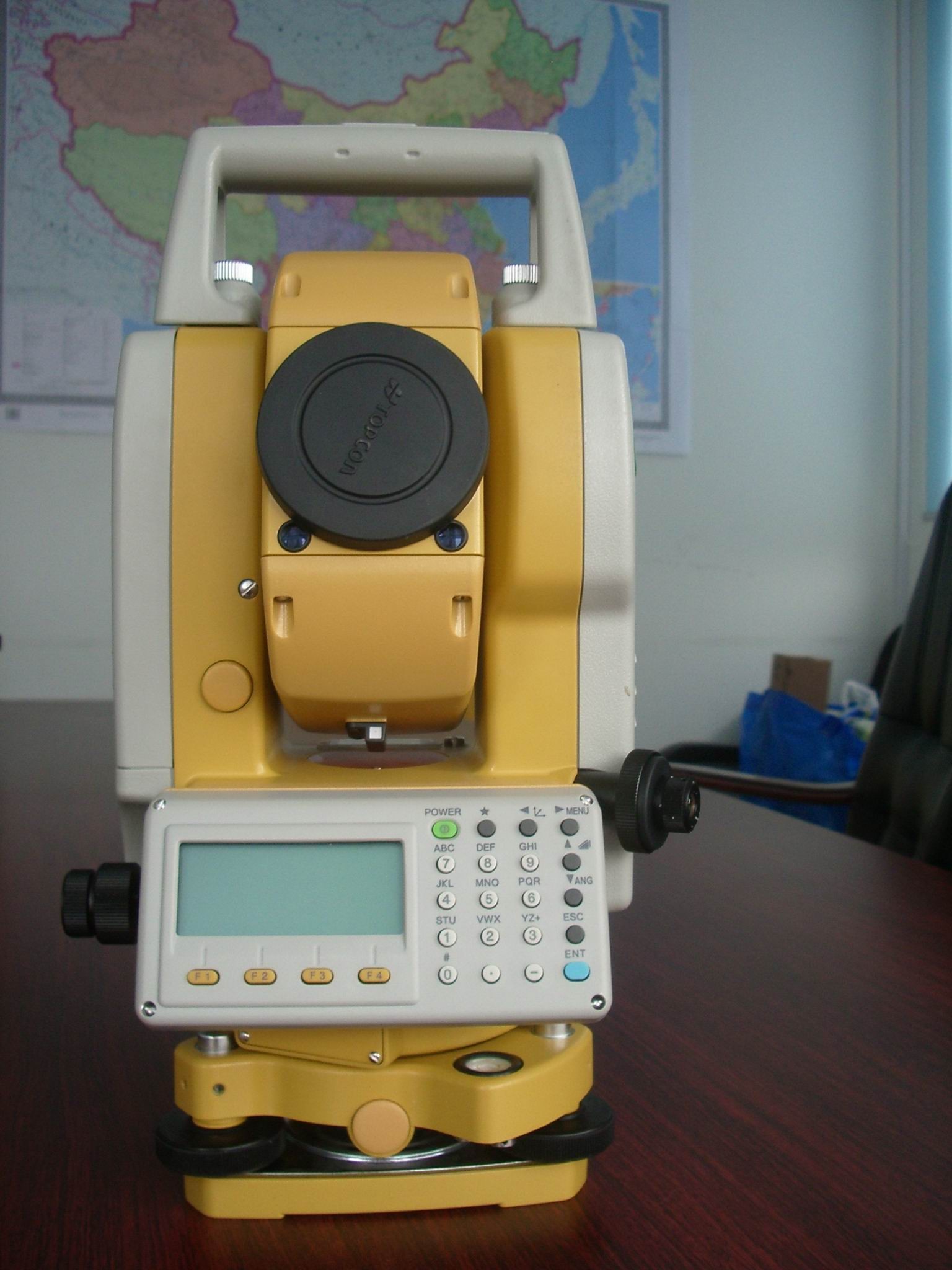

Тотальная станция Topcon GPT102R без рефлектора

Телескоп

Длина

150 мм.

Целевая линза.

45 мм (1,77 дюйма), EDM 50 мм (1,97 дюйма)

Увеличение

30x


Поднимитесь

Поле зрения

1°30'

Сила решения

2.8"

Минимальное фокусное расстояние

10,3 м (4,27 фута)

Измерение расстояния - режим PRISM

Диапазон измерений

Мини-призма 1000 м
1 призма 3000 м (9,900 футов)

Точность измерений

± 2 мм + 2ppm x D) m.s.e.

Время измерения

Прекрасный режим 1 мм (0,005 фута) 1,1 с (начальный 2,5 с)
Прекрасный режим 0,2 мм (0,001 фута) 1,5 с (начальный 3,0 с)
Грубый режим 1 мм/10 мм (0,005/0,02 фута) 0,8 с (первоначально 2,5 с)

Измерение расстояния - режим без призма

Диапазон измерений

Условие I*1: 1,5-350 м (5-1150 футов)

Точность измерений

±3 мм + 2 ппм x D) m.s.e.

Время измерения

Прекрасный режим 1 мм (0,005 фута) 1,7 с (начальный 3,0 с)
Прекрасный режим 0,2 мм (0,001 фута) 2,6 с (первоначальный 3,5 с)
Грубый режим 1 мм/10 мм (0,005/0,02 фута) 1,0 с (первоначальные 2,0 с)

Измерение угла

Метод

Абсолютное чтение

Минимальное чтение

GPT-102R
1 / 5 " (0,2 мг / 1 мг)

Точность

GPT-102R
2 " (0,6 мгон)

Диаметр круга

71 мм.

Дисплей / клавиатура

Дисплей

Графический ЖК-дисплей 160 x 64 точки с подсветкой, 20 символов x 4 строки

Клавиатура

Алфавитно-цифровой, 24 ключа

Коррекция наклона

Датчик наклона

GPT-102R
Одной оси

Метод

Тип жидкости

Компенсирующий диапазон

±3"

Коррекционное отделение

1 " (0,1 мгон)

Другие

Лазерный указатель

Красный лазерный диод, длина волны 690 нм

Руководство по пунктам

Два оранжевых светодиода

Внутренняя память

Максимально 24 000 баллов

Интерфейс

RS-232C

Высота прибора

176 мм (6,93 дюйма)

Класс лазеров

Класс I/1M (ЭДМ), Класс 2 (Лазерный указатель/Лазерный пульмет)

Чувствительность на круговом уровне

10'/2 мм

Чувствительность на уровне пластины

GPT-102R
30 дюймов/2 мм

Размер

336 ((H) x 184 ((W) x 172 ((L) мм

Вес

Инструмент (с батареей) 5,3 кг (11,6 фунта)

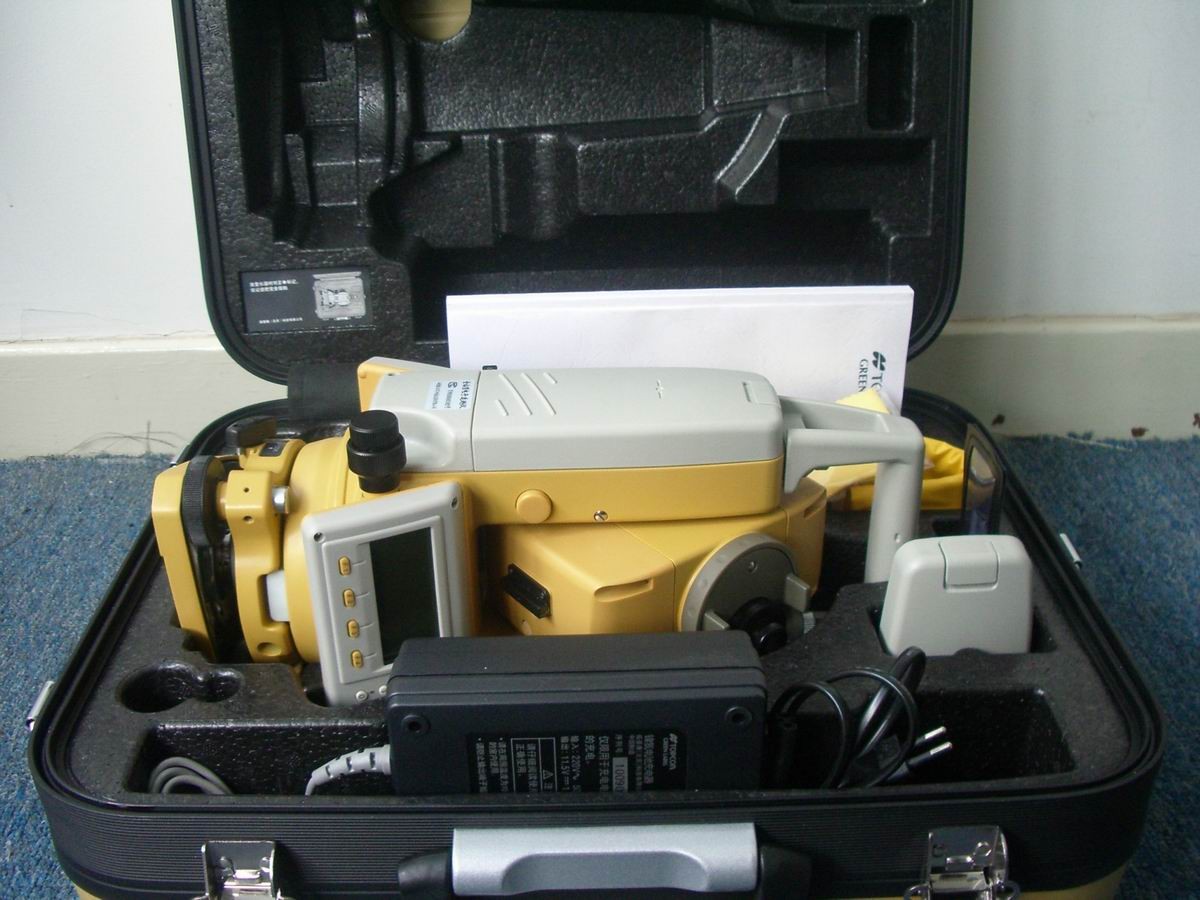

Пластиковый чемодан 3,4 кг (7,5 фунтов)

Защита от пыли и воды (IEC 60529)

IP66 (при установке BT-52QA)

Операционная температура

-20°C до +50°C (-4°F до +122°F)

Время работы батареи BT-52QA

Измерение расстояния и угла - Около 5,0 ч / Около 4,2 ч с Bluetooth-соединением
Измерение угла только - около 45 часов
