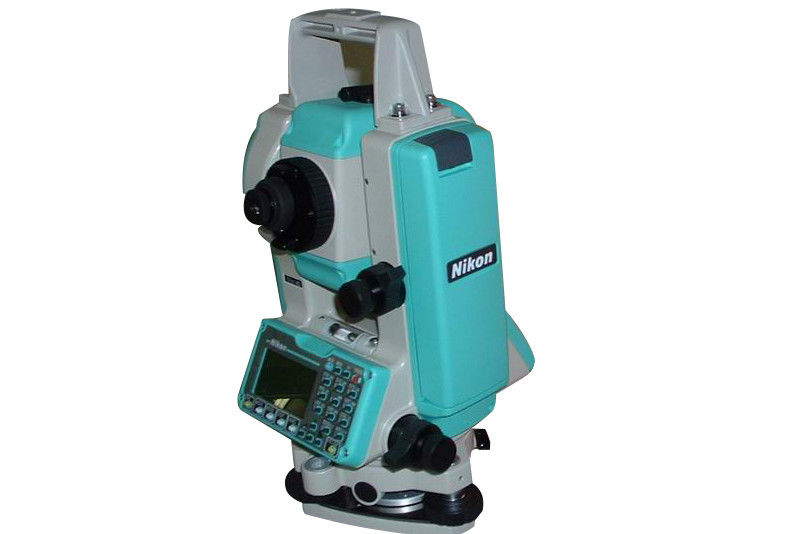

Тахеометр Nikon DTM 352 332 серии

Модель

DTM-362, DTM-352, DTM-332

Длина трубы

158 мм / 6,22 дюйма

3x

33x (21x/41x с дополнительными окулярами)

Эффективный диаметр объектива

45 мм / 1,77 дюйма (EDM: 50 мм / 1,97 дюйма)

Поле зрения

1°20’

Разрешающая способность

2,5”

Минимальное расстояние фокусировки

1,3 м / 4,26 фута

Диапазон с призмой Nikon

Нормальные условия

(Обычная дымка, видимость около 20 км / 12,5 миль)

С отражающим листом
(5 x 5 см)

От 5 до 100 м (от 16,4 до 328 футов)

С мини-призмой

1000 м / 3280 футов

С одинарной призмой

2000 м / 6560 футов

С тройной призмой

2600 м / 8530 футов

Хорошие условия

(Без дымки, видимость более 40 км / 25 миль)

С мини-призмой

1200 м / 3930 футов

С одинарной призмой

2300 м / 7540 футов

С тройной призмой

3000 м / 9840 футов

Точность (призма/точный режим)

±(3+2ppm x D)мм
±(3+3ppm x D)мм

(–20°C до –10°C, +40°C до +50°C

Интервал измерения*1

Точный режим

1,6 сек. (начальные 1,6 сек.)

Нормальный режим

1,0 сек. (начальные 1,4 сек.)

Наименьший отсчет

Точный режим

1 мм / 0,002 фута

Нормальный режим

10 мм / 0,02 фута

Диапазон температуры окружающей среды*2
–20°C до 50°C / –4°F до +122°F

Атмосферная коррекция

Диапазон температур

–40°C до 60°C / –40°F до +140°F

Барометрическое давление

400 до 999 мм рт. ст. / 533 до

1332 гПа / 15,8 до 39,3 дюйма рт. ст.

Смещение призмы

–999 до 999

Измерение угла

Приблизительно 2,0 часа для полной зарядки

Фотоэлектрическое обнаружение с помощью инкрементного энкодера

Горизонтальный угол

Диаметральный (DTM-362/352),

Одинарный (DTM-332)

Вертикальный угол

Одинарный

Минимальный шаг

(Градусы, Грады, Милы 6400)
Градусы: 1/5/10”, Грады: 0,2/1/2 мгр,

Милы 6400: 0,005/0,02/0,05 мил

Точность по DIN 18723

(горизонтальный и вертикальный)
5”/1,5 мгр (3”/1,0 мгр: DTM-362)

Датчик наклона

Тип

Двухосевой (DTM-362/352),

Одноосевой (DTM-332)

Метод

Жидкостно-электрическое обнаружение

Диапазон компенсации

±3'

Точность установки

1"

Уровень

Уровень на круглом пузырьковом уровне

30”/2 мм

Круговой уровень

10’/2 мм

Оптический отвес

Увеличение

3x

Диапазон фокусировки

0,5 м / 1,6 фута до ∞

Дисплей

Графический ЖК-дисплей (128 x 64 точек)

С обеих сторон (DTM-362/352),
С одной стороны (DTM-332)

Память точек

10 000 записей

Размеры (Ш x Г x В)

168 x 173 x 335 мм / 6,6 x 6,8 x 13,2 дюйма

Вес (приблизительно)

Основной блок (с аккумулятором)

5,3 кг / 11,7 фунта (DTM-362/352),

5,2 кг / 11,5 фунта (DTM-332)
Аккумулятор

0,4 кг / 0,9 фунта

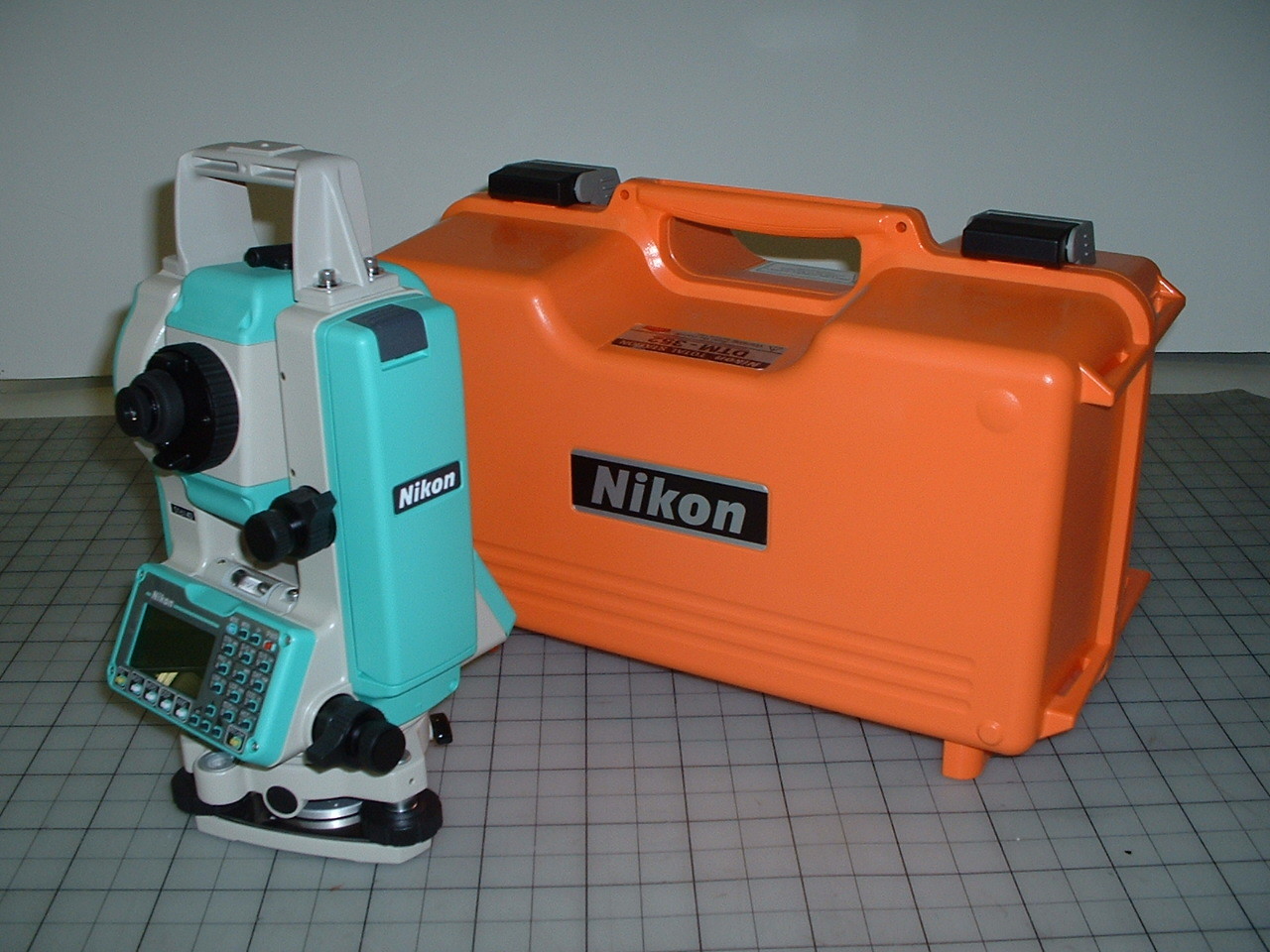

Переносной кейс

2,4 кг / 5,3 фунта

Встроенный Ni-MH аккумулятор

BC-65
Время работы

Непрерывное измерение расстояния/угла

Приблизительно 16 часов*3
Измерение расстояния/угла каждые 30 секунд

Приблизительно 27 часов

Измерение угла
Приблизительно 30 часов

Зарядное устройство для BC-80/65

Приблизительно 2,0 часа для полной зарядки

Быстрое зарядное устройство Q-70C (зарядное устройство от прикуривателя 12 В постоянного тока)

Приблизительно 2,0 часа (полностью разряженный BC-65 требует более одной зарядки)
